■交換方法 |
 |
|

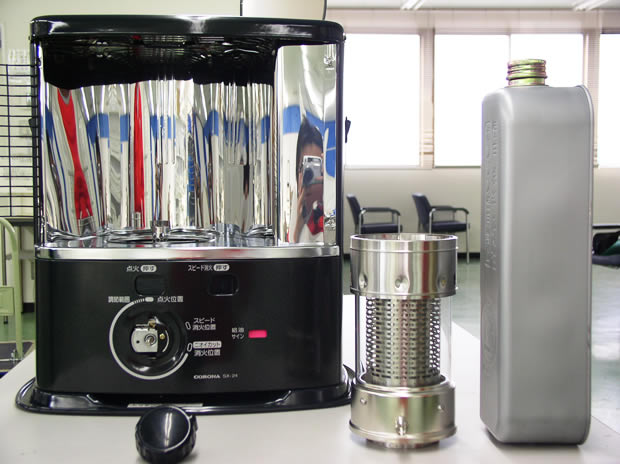

1、
|
ストーブの燃焼筒、タンク、つまみを
本体から取り出します。 |

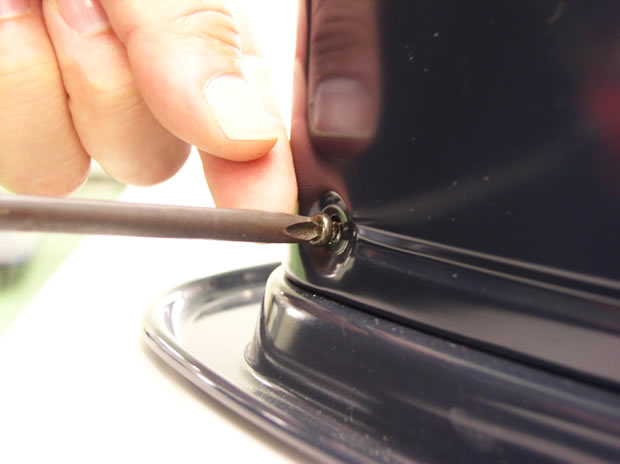

2、 |
中身を取り出すので、本体下部の
ネジ（4本）を外していきます。 |
| |
 |
|
 |

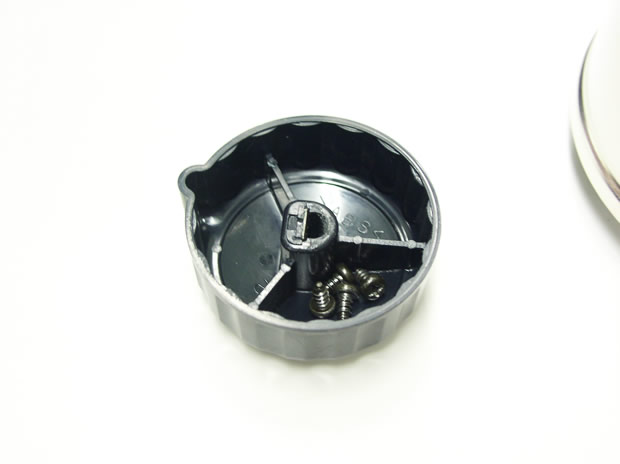

3、
|
その時、ネジを無くさないようにつまみを
皿がわりにして工夫しました。
|
4、 |

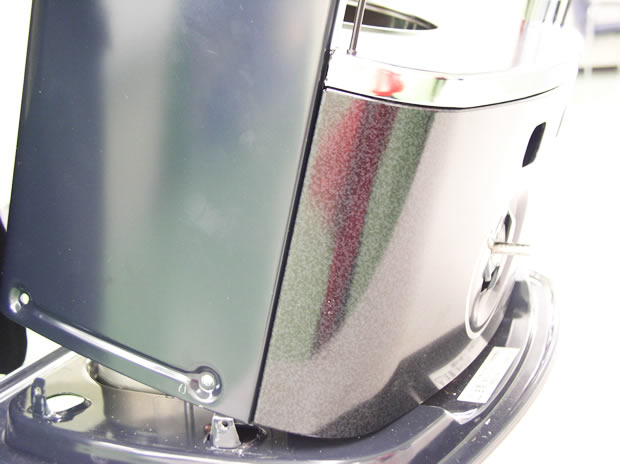

本体キャビネットを前方に傾け、
そっとあげます。
|
| |
 |
|
 |

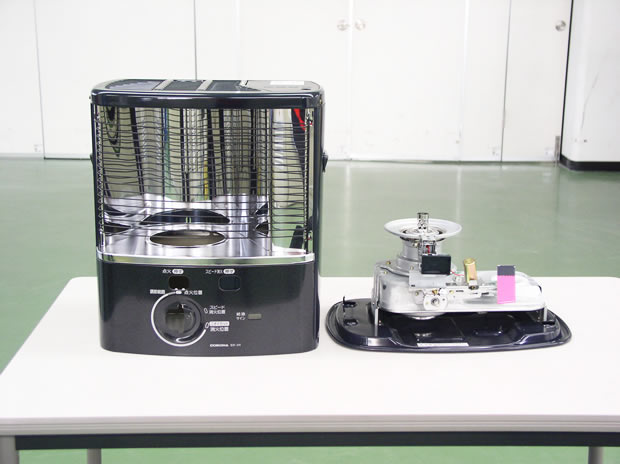

5、
|
中身と分離しました。
|
6、 |

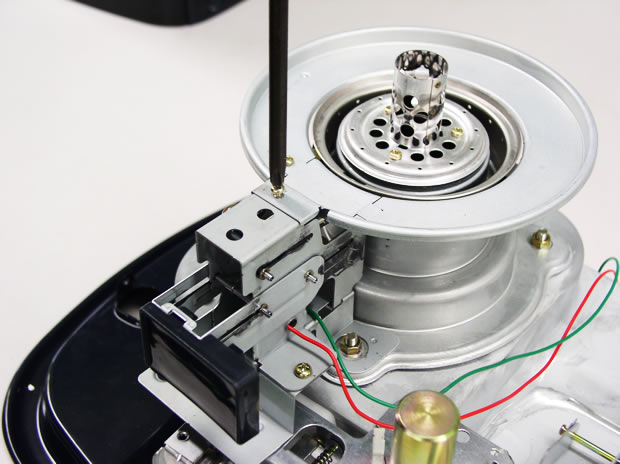

芯案内筒の根っこ部分のネジを緩め、
案内筒リングを取り外します。 |
| |
 |
|
 |

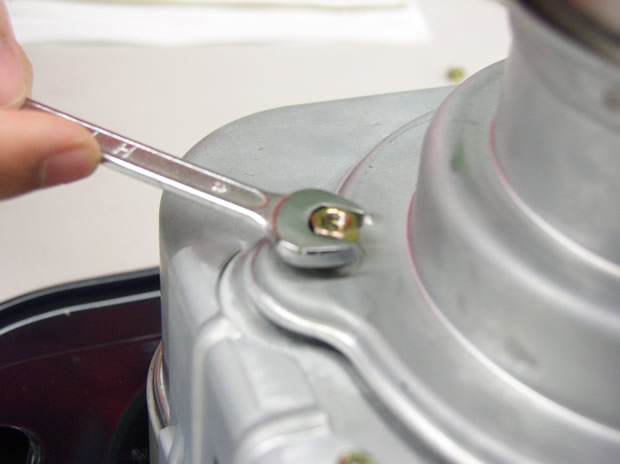

7、
|
芯案内筒のボルトをスパナで
緩めていきます。 |
8、 |

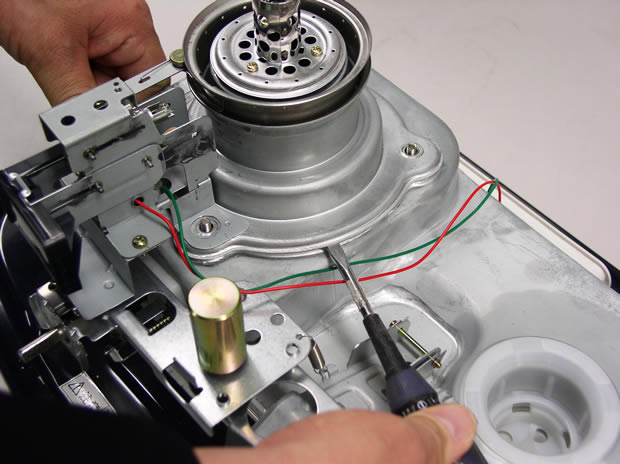

マイナスドライバーをすき間に入れて、
芯案内筒を取り外します。 |
| |
 |
|
 |
| |
※芯案内筒のパッキンが劣化していたら、そんなに高くないので取り替えましょう。 |

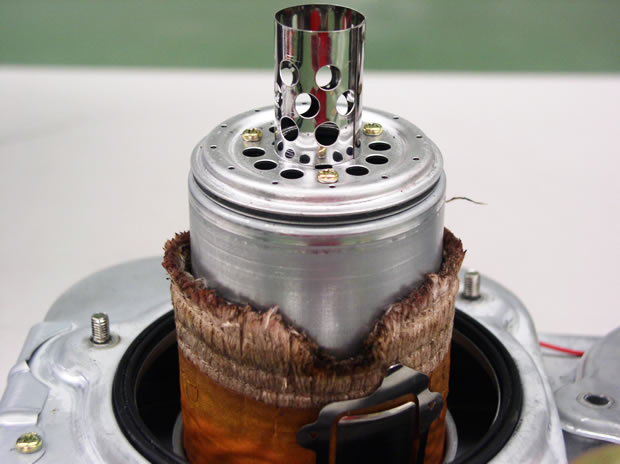

9、
|
汚れた芯が見えました。
|
10、 |

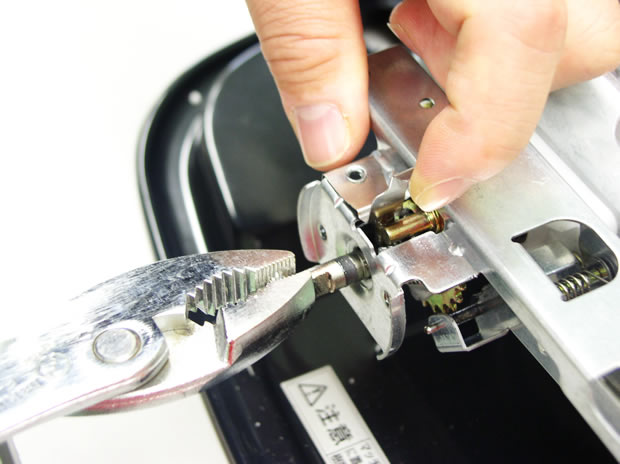

ペンチ等を使い、スピンドルを
少し引くと筒が抜けます。 |
| |
 |
|
 |
| |
※筒の抜き出し方については、それぞれ芯に同梱の説明書に従ってください。 |

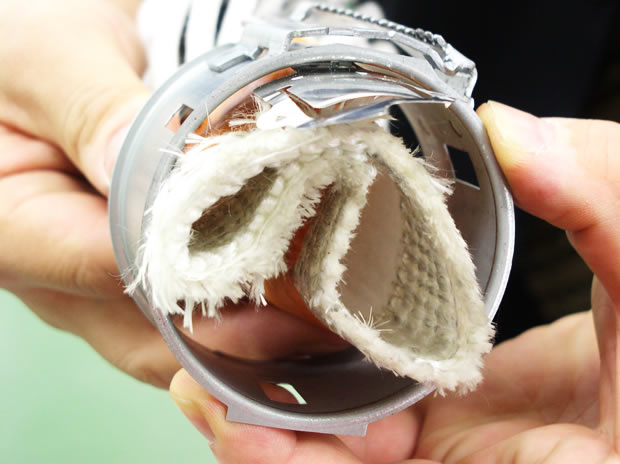

11、
|

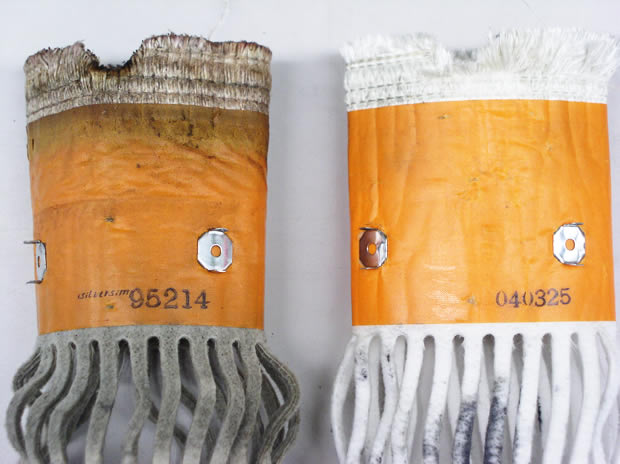

新品（右側）と比べると、
こんなに汚れていました！
|
12、 |

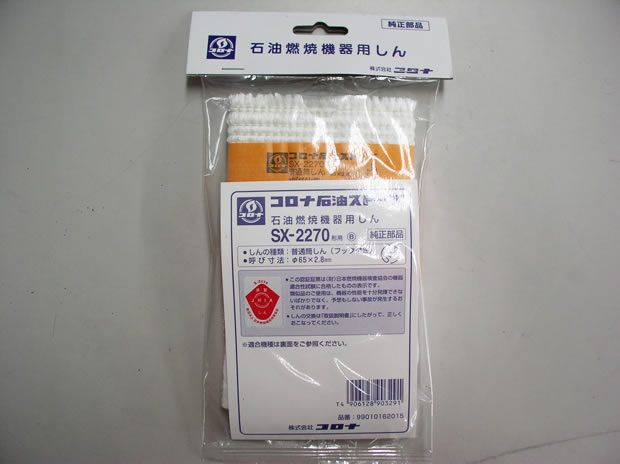

新しい芯を芯押さえに入れます。 |
| |
 |
|
 |

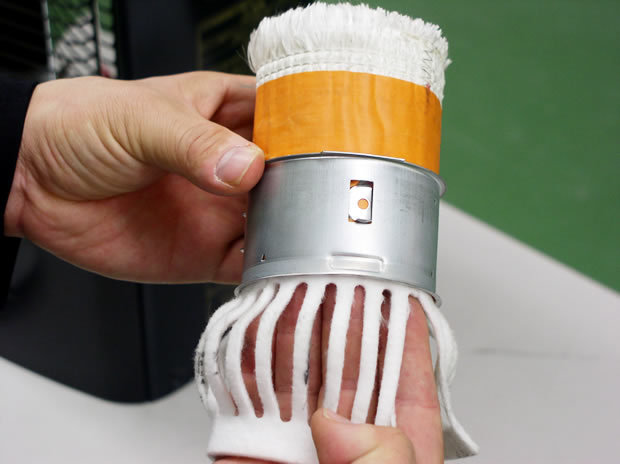

13、
|
芯押えと芯の線を合わせ、
シワが出ないように均一になじませます。
|

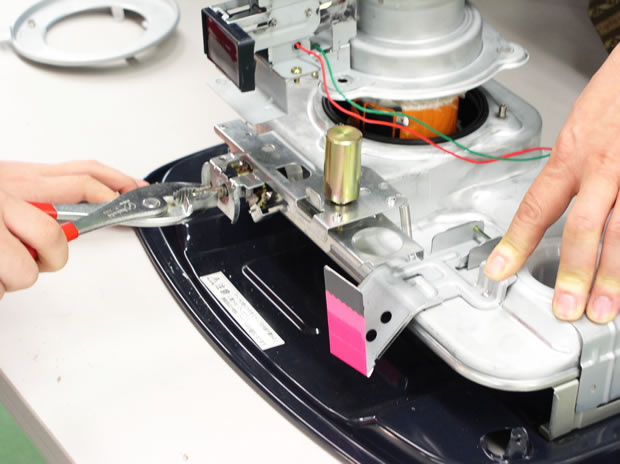

14、 |
ペンチを使い、芯案内筒をはめます。
|
| |
 |
|
 |
| |
※芯押さえのつめに、芯を十分にくい込ませてください。 |

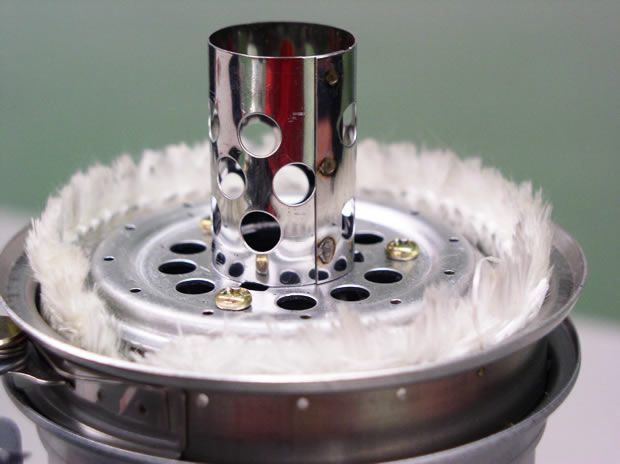

15、
|
1度芯を上にあげて、毛並を
そろえてあげましょう。 |
16、 |

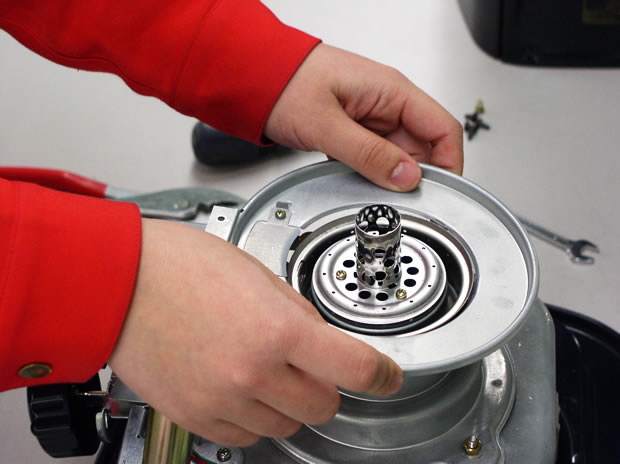

きっちりと閉めたら、案内筒リングを
はめ込みます。 |
| |
 |
|
 |
| |
※芯の先端をそろえる時、決してはさみ等で切ってはいけません。 |
17、
|

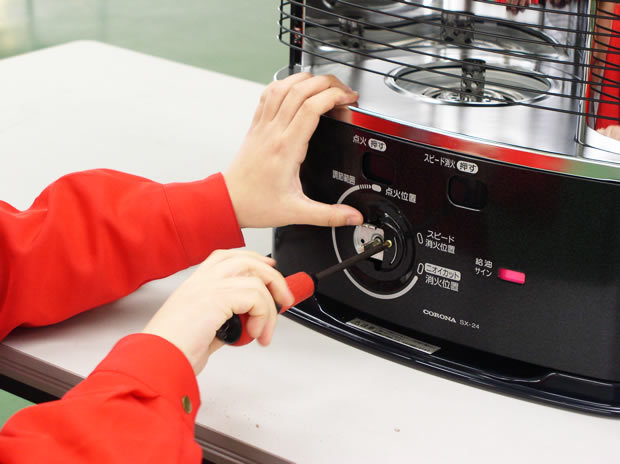

ネジを間違えないようにして、
元通りになおしていきます。
|

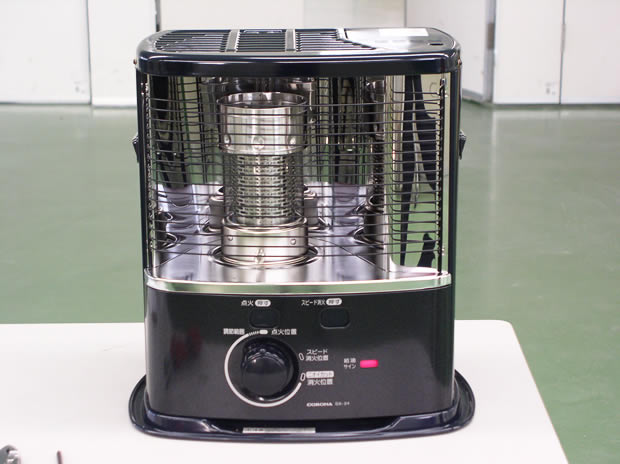

18、 |
修理完了！ |
| |
 |
|
 |
|
