産業用Vベルト・農機具用Vベルト特集

Vベルトは、動力伝動の手段として使われるベルトで、広く普及しているV型の断面形状のベルトです。
自動車やスクーター、農業機械のほか、軽負荷から高負荷電動までさまざまな工業機械に使われています。
ベルトは音が静かで軽量、コスト性にも優れており、以前から広く使われてきました。

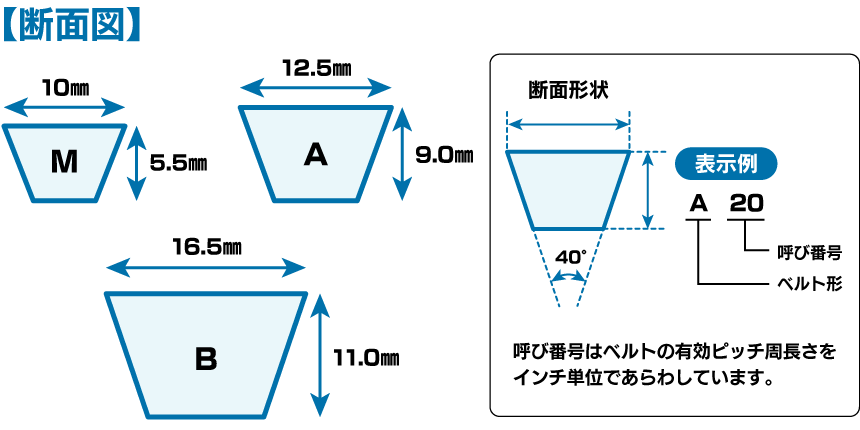

ベルトの外周側が広く、内周側が狭い構造をしており、台形を逆さにしたようなV字形状となっています。
通常の平ベルトと比べて摩擦力が高く、すべりが少なく大きな伝達力を持っているのが特長です。

ベルトの長さの測り方は、ベルト内周の中間点に沿って測定します。
長さを求める計算式ですが、Vベルトは「ベルトの有効ピッチ=軸間距離×2+π×V溝プーリーピッチ径」です。
ただし、M形の場合のみ外周での測定となります。なお、ベルトの長さはメーカー共通です。

有効ピッチ周 SA SB
 20インチ(508mm) A20 - M20 - -
 21インチ(533mm) A21 - M21 - -
 22インチ(559mm) A22 - M22 - -
 23インチ(584mm) A23 - M23 - -
 24インチ(610mm) A24 - M24 - -
 25インチ(635mm) A25 - M25 - -
 26インチ(660mm) A26 - M26 - -
 27インチ(686mm) A27 - M27 - -
 28インチ(711mm) A28 - M28 - -
 29インチ(737mm) A29 - M29 - -
 30インチ(762mm) A30 - M30 SA30 SB30
 31インチ(787mm) A31 - M31 SA31 SB31
 32インチ(813mm) A32 - M32 SA32 SB32
 33インチ(838mm) A33 - M33 SA33 SB33
 34インチ(864mm) A34 - M34 SA34 SB34
 35インチ(889mm) A35 - M35 SA35 SB35
 36インチ(914mm) A36 B36 M36 SA36 SB36
 37インチ(940mm) A37 B37 M37 SA37 SB37
 38インチ(965mm) A38 B38 M38 SA38 SB38
 39インチ(991mm) A39 B39 M39 SA39 SB39
 40インチ(1016mm) A40 B40 M40 SA40 SB40
 41インチ(1041mm) A41 B41 M41 SA41 SB41
 42インチ(1067mm) A42 B42 M42 SA42 SB42
 43インチ(1092mm) A43 B43 M43 SA43 SB43
 44インチ(1118mm) A44 B44 - SA44 SB44
 45インチ(1143mm) A45 B45 M45 SA45 SB45
 46インチ(1168mm) A46 B46 - SA46 SB46
 47インチ(1194mm) A47 B47 - SA47 SB47
 48インチ(1219mm) A48 B48 - SA48 SB48
 49インチ(1245mm) A49 B49 - SA49 SB49
 50インチ(1270mm) A50 B50 M50 SA50 SB50
 51インチ(1295mm) A51 B51 - SA51 SB51
 52インチ(1321mm) A52 B52 - SA52 SB52
 53インチ(1346mm) A53 B53 - SA53 SB53
 54インチ(1372mm) A54 B54 - SA54 SB54
 55インチ(1397mm) A55 B55 - SA55 SB55
 56インチ(1422mm) A56 B56 - SA56 SB56
 57インチ(1448mm) A57 B57 - - SB57
 58インチ(1473mm) A58 B58 - SA58 SB58
 59インチ(1499mm) A59 B59 - SA59 SB59
 60インチ(1524mm) A60 B60 - SA60 SB60
 61インチ(1549mm) A61 B61 - - -
 62インチ(1575mm) A62 B62 - - -
 63インチ(1600mm) A63 B63 - - -
 64インチ(1626mm) A64 B64 - - -
 65インチ(1651mm) A65 B65 - - -
 66インチ(1676mm) A66 B66 - - -
 67インチ(1702mm) A67 - - - -
 68インチ(1727mm) A68 B68 - - -
 69インチ(1753mm) A69 - - - -
 70インチ(1778mm) A70 B70 - - -
 71インチ(1803mm) A71 - - - -
 72インチ(1829mm) A72 - - - -
 73インチ(1854mm) A73 - - - -
 74インチ(1880mm) A74 B74 - - -
 75インチ(1905mm) A75 - - - -
 76インチ(1930mm) A76 B76 - - -
 77インチ(1956mm) A77 - - - -
 78インチ(1981mm) A78 B78 - - -
 79インチ(2007mm) A79 - - - -
 80インチ(2032mm) A80 B80 - - -
 81インチ(2057mm) A81 - - - -
 82インチ(2083mm) A82 B82 - - -
 83インチ(2108mm) A83 - - - -
 84インチ(2134mm) A84 B84 - - -
 85インチ(2159mm) A85 - - - -
 86インチ(2184mm) A86 B86 - - -
 87インチ(2210mm) A87 - - - -
 88インチ(2235mm) A88 B88 - - -
 89インチ(2261mm) A89 - - - -
 90インチ(2286mm) A90 B90 - - -
 91インチ(2311mm) A91 - - - -
 93インチ(2362mm) A93 - - - -
 94インチ(2388mm) A94 B94 - - -
 95インチ(2413mm) A95 - - - -
 96インチ(2438mm) A96 B96 - - -
 97インチ(2463mm) A97 - - - -
 98インチ(2489mm) A98 B98 - - -
 100インチ(2540mm) A100 - - - -
