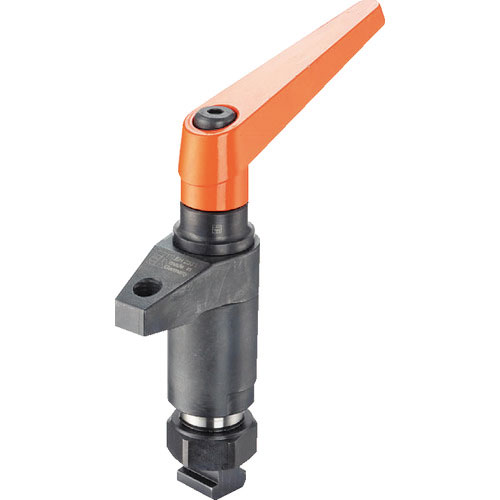

ＨＡＬＤＥＲ　スイングクランプ　サイズ４０　クランプボルト付＿

ＨＡＬＤＥＲ　スイングクランプ　サイズ４０　クランプボルト付＿の詳細情報

【仕様】
●高さ(mm)：Max 106.0
●クランプ力(N)：10000
●旋回方向・角度：左右360°
●ストローク(mm)：20
●d=40 mm / h1 max.=70 mm
●取付ねじ(mm)：M12
●クランプ位置は位置決めリングEH23310.0350により無段階に調整でき、繰り返し同じ位置にクランプ・アームを持ってくることができます。
●位置決めリングを使う場合は寸法h2が7mm大きくなります(ストロークsはマイナス7mm)。
●2つの固定方法があります：T溝とTナット(DIN508)を使う。
●ボルトを使って冶具の基板等に直接固定する。
●クランプの底面全体がフラットな面に接するように取り付けてください。
●クランプ高さは、h1を超えないよう制限されています。
●参照先高さ調整シリンダーEH?23310.や

【材質／仕上】
●焼入れ鋼、浸炭焼入れ、黒染、研磨
【セット内容／付属品】
【注意】
◆◆こちらの商品は注文後の返品・交換・キャンセルはお受けいたしかねます。あらかじめご了承ください。◆◆
オレンジブック発注コード1079481

単品重量・容量：８７７g

商品コード：12945069

JANコード：4030618238331

管理コード：1079481
