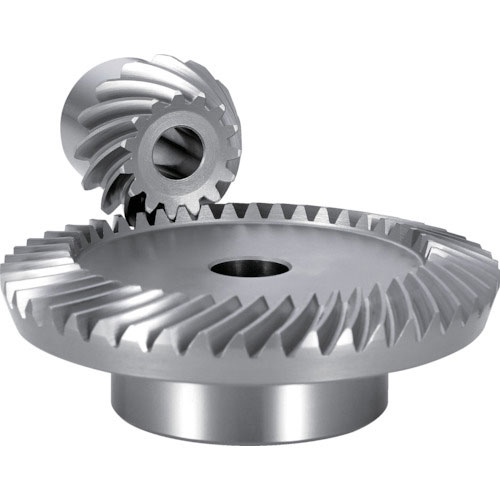

【仕様】
●モジュール:1.5
●歯数:15
●基準円直径(mm):φ22.5
●組立距離(mm):45
●穴径(mm):φ8
●全長(mm):22.03
●歯幅(mm):11
●歯先円直径(mm):φ15.2
●ハブ外径(mm):φ20
●ハブ長さ(mm):10.53
●ねじれ方向:L
●穴長さ(mm):21
●歯数比:1:3
●歯先角:23°19′
●歯車精度:歯面研削仕上げ
●JIS B 1704 1級
●圧力角:20°
●ねじれ角35°
●バックラッシ量30μ以下の設定可能
【材質/仕上】
●SCM440(クロムモリブデン鋼)
【セット内容/付属品】
【注意】
●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。
●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)
◆◆こちらの商品は注文後の返品・交換・キャンセルはお受けいたしかねます。あらかじめご了承ください。◆◆
オレンジブック発注コード1494641
単品重量・容量:74g
商品コード:12983608
JANコード:0400129836083
管理コード:1494641
