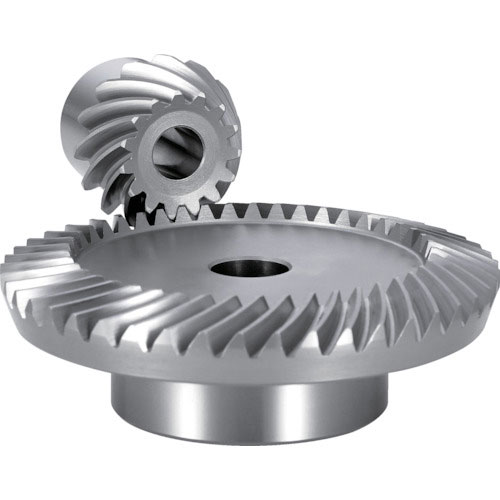

ＫＧ　歯研スパイラルベベルギヤ　ＢＧ１．５Ｓ　２０Ｌ４０Ｒ－８Ｈ＿

ＫＧ　歯研スパイラルベベルギヤ　ＢＧ１．５Ｓ　２０Ｌ４０Ｒ－８Ｈ＿の詳細情報

【仕様】
●モジュール：1.5
●歯数：20
●基準円直径(mm)：φ30
●組立距離(mm)：45
●穴径(mm)：φ8
●全長(mm)：25.29
●歯幅(mm)：11
●歯先円直径(mm)：φ32
●ハブ外径(mm)：φ26
●ハブ長さ(mm)：14
●穴長さ(mm)：24
●歯数比：1：2
●歯先角：31°21′
●歯車精度：歯面研削仕上げ
●JIS B 1704　１級
●圧力角：20°
●ねじれ角35°
●バックラッシ量30μ以下の設定可能

【材質／仕上】
●SCM440（クロムモリブデン鋼）
【セット内容／付属品】
【注意】
●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。
●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力０に近づけてください。（目標0.003mm以内）
◆◆こちらの商品は注文後の返品・交換・キャンセルはお受けいたしかねます。あらかじめご了承ください。◆◆
オレンジブック発注コード1494643

単品重量・容量：１２２g

商品コード：12983610

JANコード：0400129836106

管理コード：1494643
