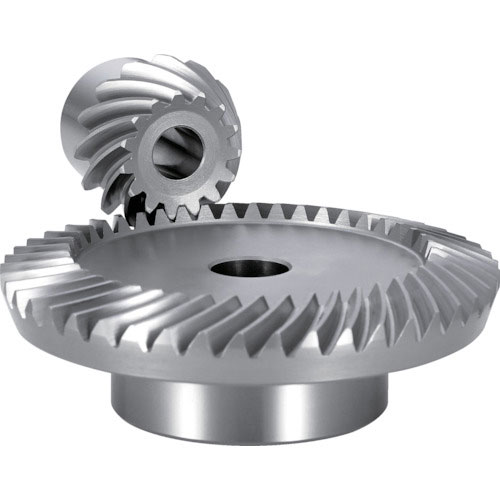

【仕様】
●モジュール:2.5
●歯数:20
●基準円直径(mm):φ50
●組立距離(mm):55
●穴径(mm):φ12
●全長(mm):30.81
●歯幅(mm):15
●歯先円直径(mm):φ53.5
●ハブ外径(mm):φ44
●ハブ長さ(mm):15.49
●穴長さ(mm):28
●歯数比:1:1.5
●歯先角:39°24′
●歯車精度:歯面研削仕上げ
●JIS B 1704 1級
●圧力角:20°
●ねじれ角35°
●バックラッシ量30μ以下の設定可能
【材質/仕上】
●SCM440(クロムモリブデン鋼)
【セット内容/付属品】
【注意】
●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。
●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)
◆◆こちらの商品は注文後の返品・交換・キャンセルはお受けいたしかねます。あらかじめご了承ください。◆◆
オレンジブック発注コード1494656
単品重量・容量:356g
商品コード:12983623
JANコード:0400129836236
管理コード:1494656
