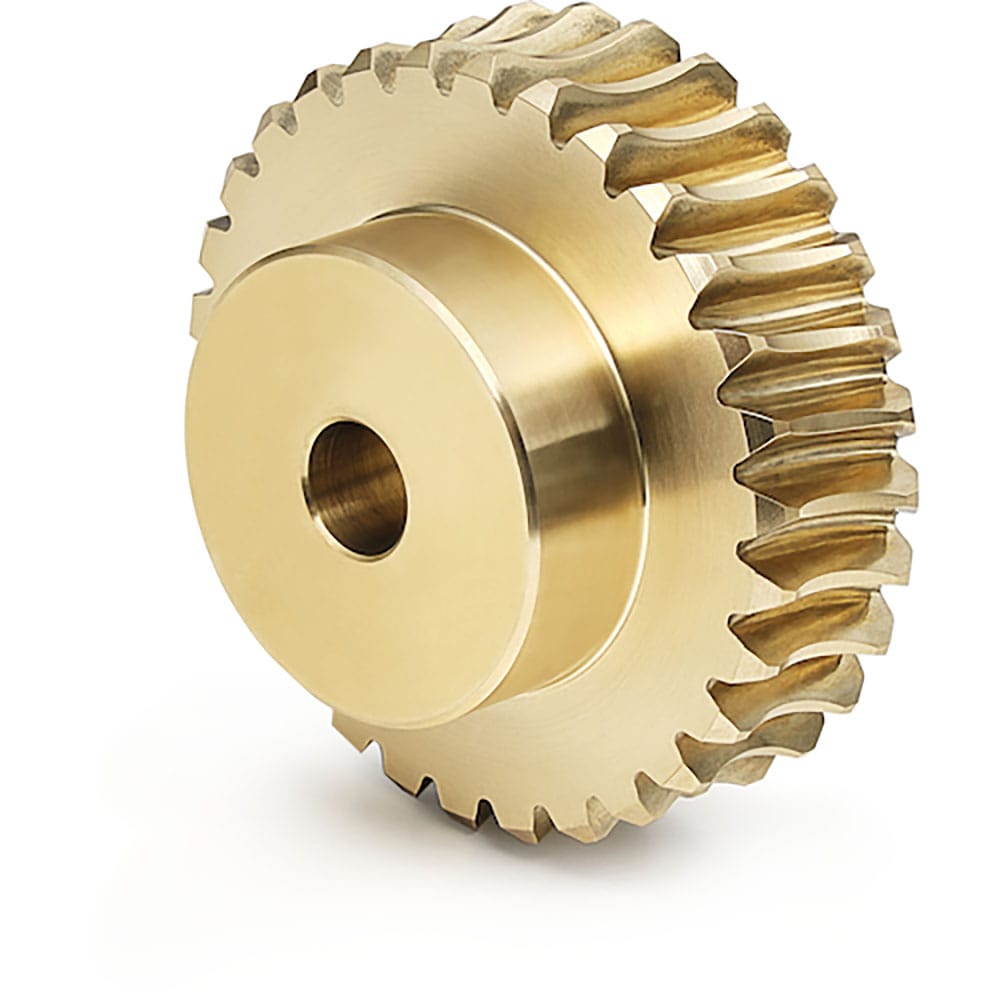

ＫＧ　ウォームホイール　Ｇ１．５Ａ　２０Ｌ２－８　モジュール１．５　圧力角２０度（並歯）　Ｇ１．５＿

ＫＧ　ウォームホイール　Ｇ１．５Ａ　２０Ｌ２－８　モジュール１．５　圧力角２０度（並歯）　Ｇ１．５＿の詳細情報

【仕様】
●モジュール：1.5
●歯数：20
●穴径(mm)：φ8
●歯形：並歯
●形状：1B
●歯幅(mm)：15
●歯先円直径(mm)：φ35.3
●全長(mm)：25
●歯数比：10
●かみ合いピッチ円直径(mm)：φ30
●ハブ長さ(mm)：10
●ハブ外径(mm)：φ25
●のどの直径(mm)：φ33
●ウォームのねじれ方向および条数：L2
●ねじれ方向：L
●ウォームのねじれ方向および条数(mm)：L2
●かみ合い中心距離(mm)：27.5
●圧力角：20°

【材質／仕上】
●C6191BEアルミニウム青銅
【セット内容／付属品】
【注意】
●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。
●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。
●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。
●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。
●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向ス
◆◆こちらの商品は注文後の返品・交換・キャンセルはお受けいたしかねます。あらかじめご了承ください。◆◆
オレンジブック発注コード1494821

単品重量・容量：１１０g

商品コード：13261618

JANコード：0400132616184

管理コード：1494821
