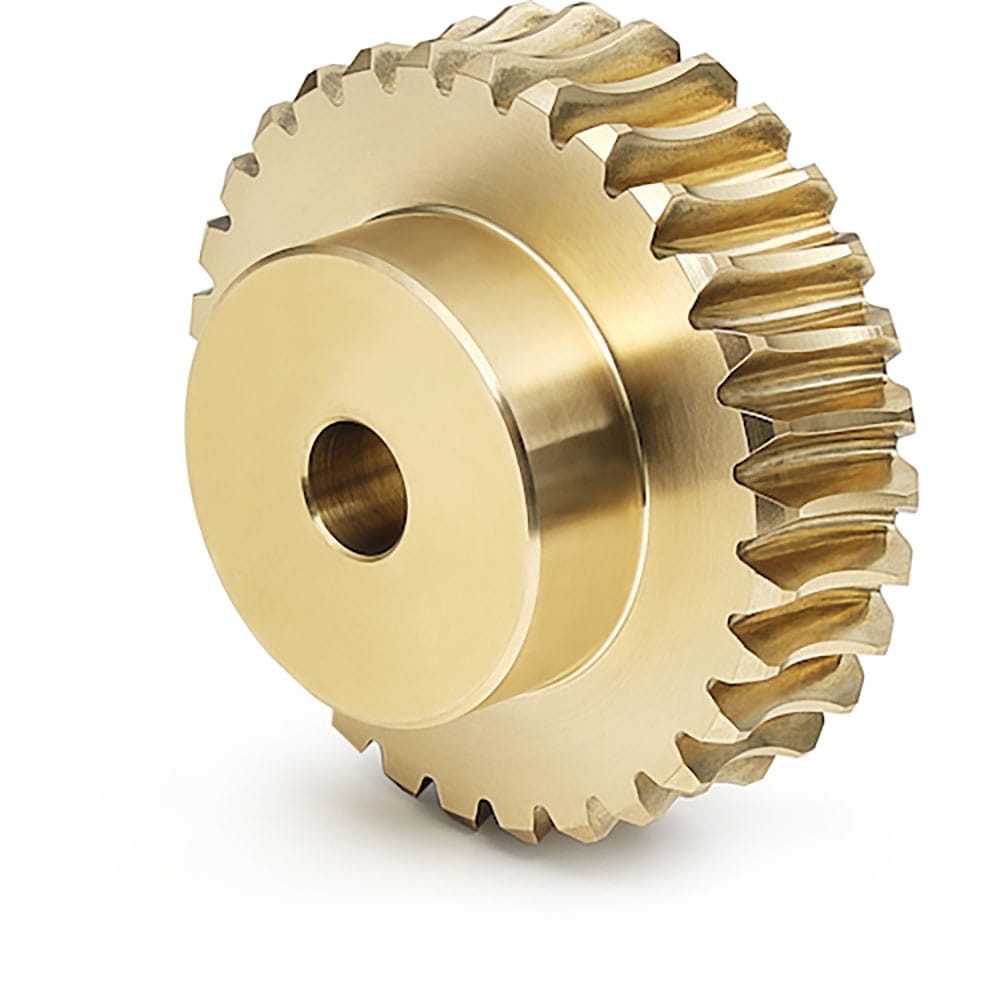

ＫＧ　ウォームホイール　Ｇ２Ａ　２５Ｌ１－１２　モジュール２．０　圧力角２０度（並歯）　Ｇ２Ａ　２＿

ＫＧ　ウォームホイール　Ｇ２Ａ　２５Ｌ１－１２　モジュール２．０　圧力角２０度（並歯）　Ｇ２Ａ　２＿の詳細情報

【仕様】
●モジュール：2
●歯数：25
●穴径(mm)：φ12
●歯形：並歯
●形状：1B
●歯幅(mm)：20
●歯先円直径(mm)：φ57
●全長(mm)：35
●歯数比：25
●かみ合いピッチ円直径(mm)：φ50
●ハブ長さ(mm)：15
●ハブ外径(mm)：φ38
●のどの直径(mm)：φ54
●ウォームのねじれ方向および条数：L1
●かみ合い中心距離(mm)：40.5
●ねじれ方向：L
●ウォームのねじれ方向および条数(mm)：L1
●圧力角：20°

【材質／仕上】
●CAC702アルミニウム青銅鋳物
【セット内容／付属品】
【注意】
●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。
●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。
●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。
●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。
●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向ス
◆◆こちらの商品は注文後の返品・交換・キャンセルはお受けいたしかねます。あらかじめご了承ください。◆◆
オレンジブック発注コード1604723

単品重量・容量：４１０g

商品コード：13261646

JANコード：0400132616467

管理コード：1604723
