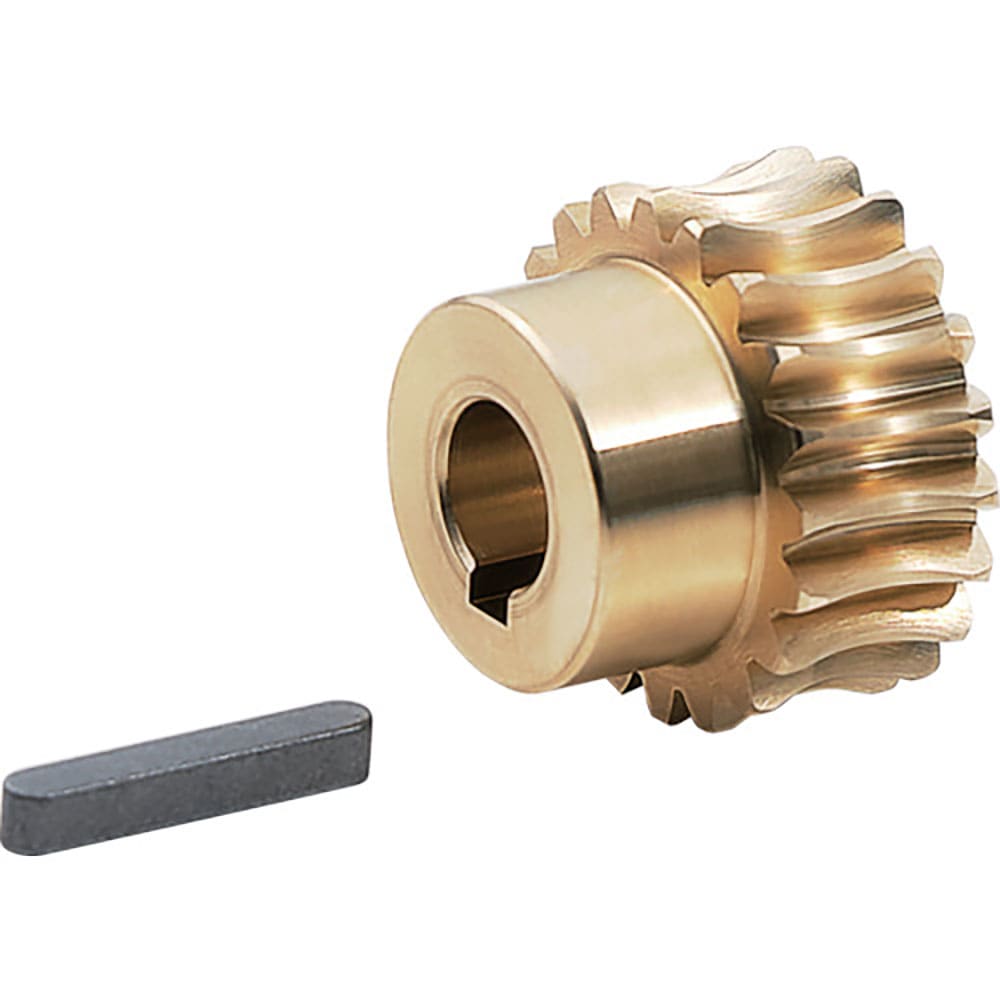

ＫＧ　ウォームホイール　Ｇ２Ａ　３０Ｒ１＝１８　モジュール２．０　圧力角２０度（並歯）　Ｇ２Ａ　３＿

ＫＧ　ウォームホイール　Ｇ２Ａ　３０Ｒ１＝１８　モジュール２．０　圧力角２０度（並歯）　Ｇ２Ａ　３＿の詳細情報

【仕様】
●モジュール：2
●歯数：30
●穴径(mm)：φ18
●歯形：並歯
●形状：1B
●歯幅(mm)：20
●歯先円直径(mm)：φ67
●全長(mm)：35
●歯数比：30
●かみ合いピッチ円直径(mm)：φ60
●ハブ長さ(mm)：15
●ハブ外径(mm)：φ40
●のどの直径(mm)：φ64
●ウォームのねじれ方向および条数：R1
●キー溝b2×t2(mm)：6×2.8
●かみ合い中心距離(mm)：45.5
●ねじれ方向：R
●ウォームのねじれ方向および条数(mm)：R1
●圧力角：20°

【材質／仕上】
●CAC702アルミニウム青銅鋳物
【セット内容／付属品】
●キー材
【注意】
●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。
●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。
●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。
●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。
●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向ス
◆◆こちらの商品は注文後の返品・交換・キャンセルはお受けいたしかねます。あらかじめご了承ください。◆◆
オレンジブック発注コード1494874

単品重量・容量：５３０g

商品コード：13261649

JANコード：0400132616498

管理コード：1494874
