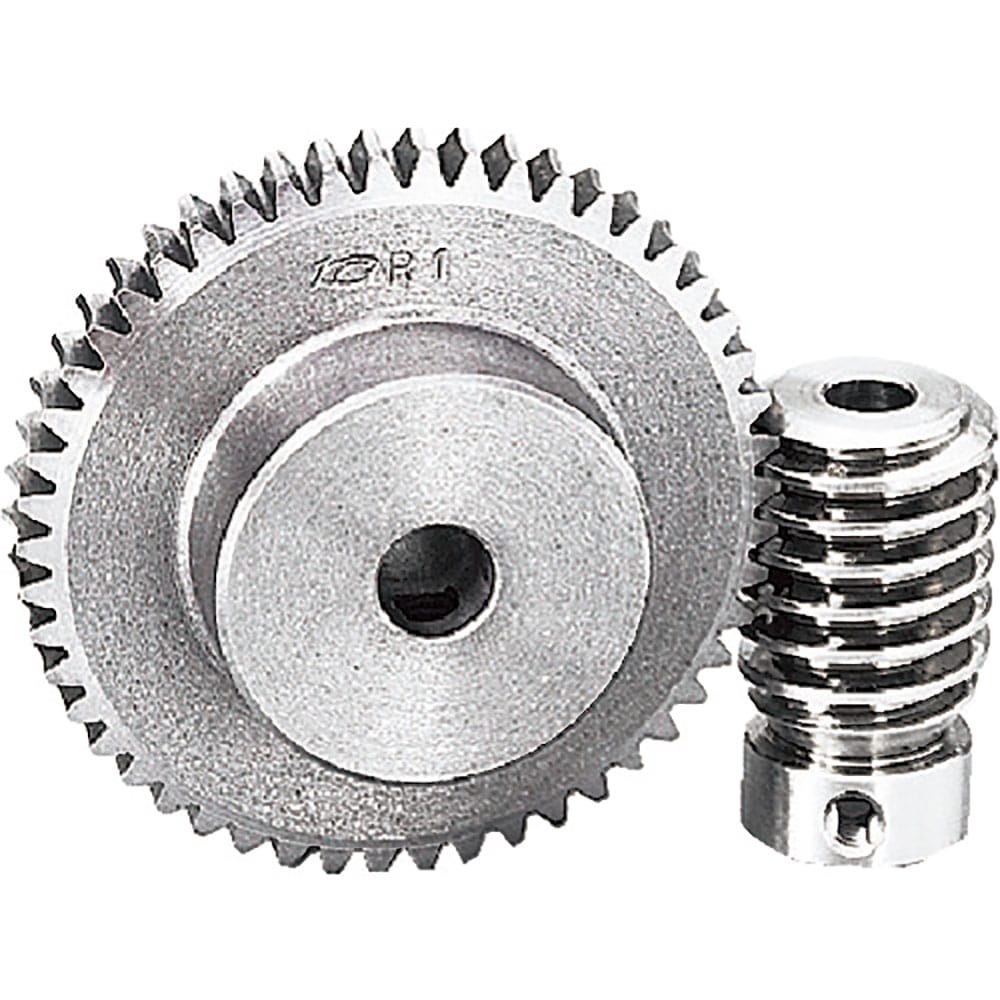

ＫＧ ウォーム Ｗ１Ｓ Ｌ１－Ｌ モジュール１．０ 圧力角２０度（並歯） Ｓ４５Ｃ 精密転造仕上 ＿の詳細情報
【仕様】
●モジュール：1
●歯形：並歯
●形状：L
●基準円直径(mm)：φ16
●歯幅(mm)：25
●条数：1
●歯先円直径(mm)：φ18
●全長(mm)：100
●ハブ長さ(mm)：50(lhR)、25(lhL)
●ハブ外径(mm)：φ13.0(h8)
●進み角3°35′
●ねじれ方向：L
●ウォームのねじれ方向および条数(mm)：L1
●ウォームのねじれ方向および条数：L1
●歯形：並歯
●圧力角：20°
【材質／仕上】
●S45C機械構造用炭素鋼
【セット内容／付属品】
【注意】
●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。
●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。
●ウォームとウォームホイールは同じねじれ方向、同じ条数の組み合わせでご使用ください。
●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。
●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向ス
◆◆こちらの商品は注文後の返品・交換・キャンセルはお受けいたしかねます。あらかじめご了承ください。◆◆
オレンジブック発注コード1494780
単品重量・容量：１２０g
商品コード：13263942
JANコード：0400132639428
管理コード：1494780
決済方法：クレジットカード・プリペイドカード/お店で支払い/後払い(コンビニ・郵便局・銀行)/代金引換/銀行振込(前払)/郵便振替(前払)/お店で前払い/官公庁カード支払い・コーポレートカード支払い
