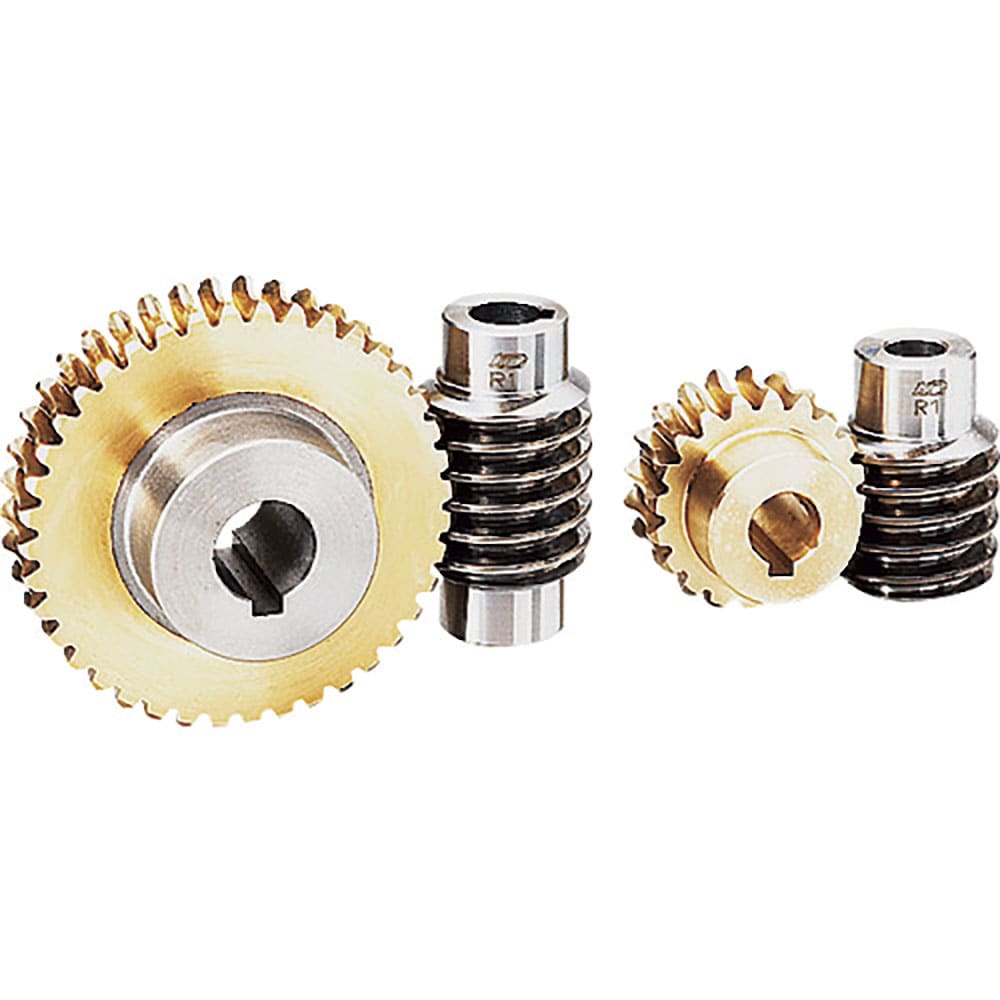

ＫＧ　ウォーム　Ｗ２Ｓ　Ｌ１＝Ｃ　モジュール２．０　圧力角２０度（並歯）　Ｓ４５Ｃ　精密転造仕上　＿

ＫＧ　ウォーム　Ｗ２Ｓ　Ｌ１＝Ｃ　モジュール２．０　圧力角２０度（並歯）　Ｓ４５Ｃ　精密転造仕上　＿の詳細情報

【仕様】
●モジュール：2
●穴径(mm)：φ14
●歯形：並歯
●形状：C
●基準円直径(mm)：φ31
●歯幅(mm)：41
●条数：1
●歯先円直径(mm)：φ35
●全長(mm)：65
●ハブ長さ(mm)：12(lhR)、12(lhL)
●ハブ外径(mm)：φ25
●キー溝b2×t2：5×2.3
●進み角3°42′
●ねじれ方向：L
●ウォームのねじれ方向および条数(mm)：L1
●ウォームのねじれ方向および条数：L1
●歯形：並歯
●圧力角：20°

【材質／仕上】
●S45C機械構造用炭素鋼
【セット内容／付属品】
●キー材が付いてます。
【注意】
●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。
●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。
●ウォームとウォームホイールは同じねじれ方向、同じ条数の組み合わせでご使用ください。
●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。
●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向ス
◆◆こちらの商品は注文後の返品・交換・キャンセルはお受けいたしかねます。あらかじめご了承ください。◆◆
オレンジブック発注コード1494784

単品重量・容量：２４０g

商品コード：13263944

JANコード：0400132639442

管理コード：1494784

決済方法：クレジットカード・プリペイドカード/お店で支払い/後払い(コンビニ・郵便局・銀行)/代金引換/銀行振込(前払)/郵便振替(前払)/お店で前払い/官公庁カード支払い・コーポレートカード支払い
