 木材を使って何かを作る。
最初に思い浮かべるのが「ベンチ」だということは
意外に多いのではないでしょうか。
そんな日曜大工の代表例でもあるベンチを
2×4材だけで作りましょう。 長さ1200mmの2人用です。 |
 |
１．用意するもの |
 |
|
|
| ・材料 |
|
| 2×4材（長さ約1820mm） |
約300円 × 9本 |
| コーススレッドビス（65mm） |
56本 |
|
| 材料総額 |
約2,700円 |
|
|
| ・道具 |
| ドリルドライバー |
| ノコギリ（丸ノコがあればGood！） |
| 鉛筆 |
| 曲尺 |
|
|
|
|
２．木取図 （単位：mm） |
|
|
木材はこのようにカットして下さい。
なお、ここでは長さ約1820mmの2×4材のみ使用することを前提にしています。
ムダな端材が出ないよう、他の長さのものを使用することも可能です。 |
 |
|
|
３．完成図 （単位：mm） |
|
|
| 上の木取図をこのように組み立てます。 |
 |
|
|
４．手順とワンポイント |
クリックで拡大↓ |
|
|
■カットにも一工夫
材料を全てカットします。今回は1820mmの2×4材のみ使用していますので、木の取り方により端材が出ます。2×4材は他にも長さがいろいろありますので、合理的なカット方法を考えてみるのもいいですね。

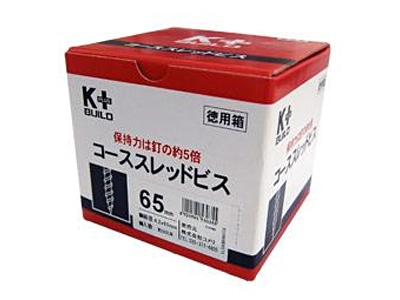

電動工具を使った木工作に便利なのは「コーススレッドビス」。汎用性があって価格も安いので、このように箱でまとめ買いしておくと良いでしょう。今回は長めの65mmサイズを使用します。穴を開ける位置に下穴を開けておくと「割れ」を防ぐことができます。
■台座の組み立て
座面を支える台枠を組み立てます。正確にカッティングした（C）と（D）を使い、まずは「ロ」の字形に外枠を固定します。
次に内側に支柱を入れます。この時、ただ適当に入れるのではなく枠の内側の長さを測って、どの位置にいれたら均一がとれるかを考えましょう。

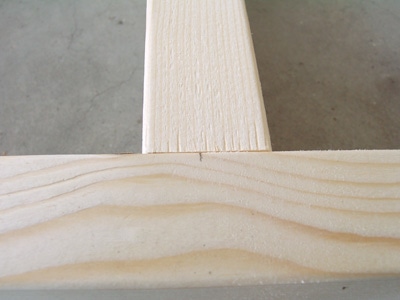

まず2×4材の幅の中心に印を付けます。次に、4本の2×4材に付けられた印どうしの間隔をすべて均一に組みます。あとはビスで固定してできあがり。上手に整った形ができます。
| |
例）支柱取り付け間隔 （単位：mm） |
|
 |
|
■背面と足の取り付け

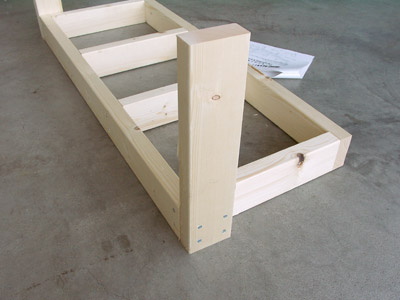

前側の脚を取り付けます。安定性を高めるためにもビスを真っ直ぐ打ち込みましょう。もちろん、脚を垂直に取り付けるのは言うまでもありません。
背もたれ部分にもつながる後側の脚を取り付けます。ベンチを起こした状態で取り付けていきます。だんだんそれらしい形になってきました。

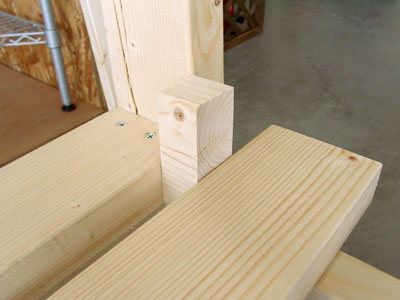

座面の組み立ては等間隔に並べていくことが必要。間を何センチ空けたら良いかを計算し、このように端材を挟んで並べていきましょう。ビスを打ち込んでいる間にズレないように注意します。
最後に背もたれ部分を取り付けます。あらかじめどの位置に取り付けるか印を付けておきます。木の表面を見て、滑らかな面を見せるようにすることもお忘れなく。
完成！2×4材だけで作ったベンチが出来上がりました。直線基調でベーシックなデザインだから、どこにおいてもサマになりますね。皆さんもいろいろ工夫して下さい。 |
カットの一例 |
| |
1箱500本入りで\297 |
| |
均等に間を空けて |
| |
ハシゴ状になります |
| |
逆さまにして作業すると
やりやすいですよ |
| |
ぐらつかないように
しっかりと留めます |
| |
今回は約30mmの
間隔をとりました |
| |
片方を背中にあわせて
ナナメにしています |
| |
完成！ |
| |
|
|
|
|
